Regel
Schon während meines Studiums habe ich mich mir Regelungstechnik beschäftigt.
Später hatte ich dann Regel geschrieben um Schaltpläne einzugeben.
Diese können simuliert und grafisch ausgegeben werden.
Ein Schaltplan wird erstellt, indem man Blöcke auf die grafische Oberfläche reinzieht und danach mit Linien verbindet.
Die Blöcke sind: Erreger, Summierer, P-Verhalten, I-Verhalten, D-Verhalten und Multiplikation.
Danach können die Parameter der Blöcke verändert werden.
Der Schaltplan wird dann berechnet (simuliert) und man kann Ausgänge der Blöcke grafisch darstellen.

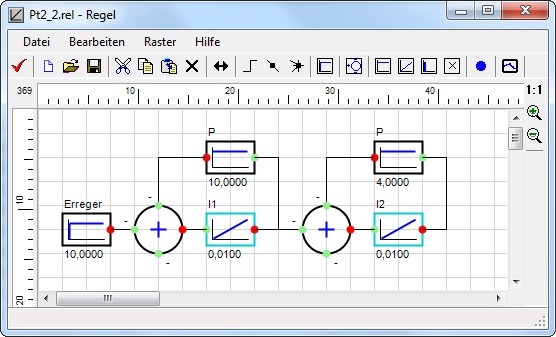

Hier ein Beispiel für ein PT2 mir grafischer Ausgabe.

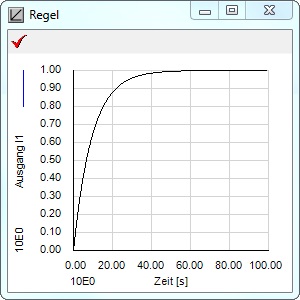

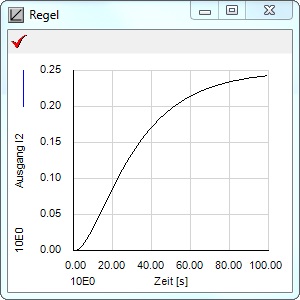

Und die Grafik für beide I-Blöcke.
Noch ein paar Beispiele.
Multiplizierer.
Pt1.
Pt2_1.
Pt2_2.

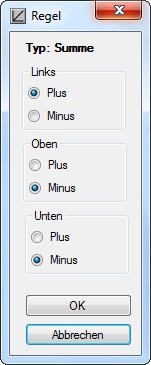

Dialoge um die Parameter der Blöcke zu bearbeiten.
Dialog für die Berechnungs-Parameter.

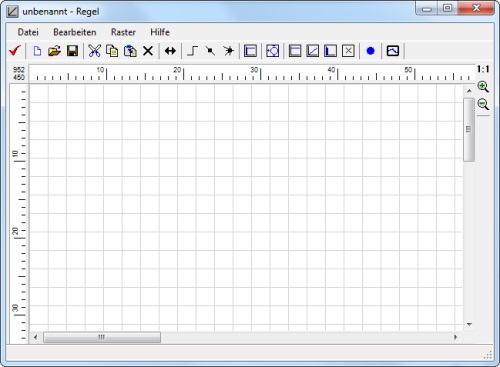

Menü.
Datei-Menü.
Bearbeiten-Menü.
Raster-Menü.
Hilfe-Menü.
Toolbar.
 |
Beenden |
 |
Neu |
 |
Öffnen |
 |
Speichern |
 |
Ausschneiden |
 |
Kopieren |
 |
Einfügen |
 |
Löschen |
 |
Eingang mit Ausgang tauschen |
 |
Verbindungslinie |
 |
Neuer Punkt |
 |
Punkt löschen |
 |
Erreger |
 |
Summe |
 |
P-Verhalten |
 |
I-Verhalten |
 |
D-Verhalten |
 |
Multiplikation |
 |
Simulation starten |
 |
Monitor |

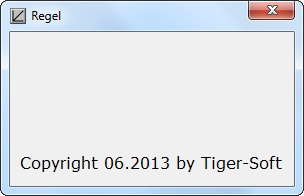

Info-Dialog
